穴あけ加工

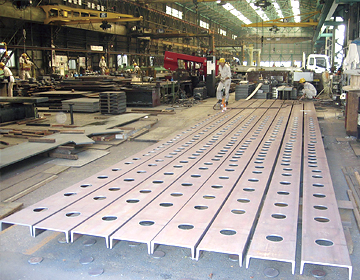

L=12456mmの長尺みぞ型鋼に多数の穴あけ加工を行った事例です。
１度に８本のみぞ型鋼を加工する必要があり、溶断加工前のケガキに手間がかかるため、ケガキ用の合わせ型を作成し、
かつ８本同時に並べて効率的に加工を行いました。

溝形鋼にガス溶断で穴をあけてます。

スペック
  • 材質：みぞ型鋼
  • 板厚：12.0t
加工のポイント

L=12456mmの長尺みぞ型鋼に多数の穴あけ加工を行った事例です。
１度に８本のみぞ型鋼を加工する必要があり、溶断加工前のケガキに手間がかかるため、ケガキ用の合わせ型を作成し、かつ８本同時に並べて効率的に加工を行いました。

製品用途

トレーラー車体

加工製品使用イメージ

加工製品使用イメージ
